specifikationer
Skæreområde: 3000 * 1500mm
Skærehastighed: 30m / min
Grafisk format understøttet: AI, PLT, DXF, BMP, LAS, DXP
Anvendelse: Laserskæring
Stand: Ny
Skære tykkelse: 0-30mm
CNC eller Ikke: Ja
Kølingstilstand: Vandkøling
Control Software: Cypcut
Oprindelsessted: Anhui, Kina (fastlandet)
Certificering: CE, ISO, SGS, CCC
Garanti: 1 år
Laser kilde: IPG / Raycus / nNIGHT / MAX
Skærehoved: Precitec / Raytools / OSPRI / WSX
Servotype: Servomotor
Kølesystem: Vandkøler
Laser effekt: 500/750/1000/1500/2000 / 3000w eller som tilpasset
Arbejdsområde: 1500 * 3000mm
Skærematerialer: kulstofstål / rustfrit stål / aluminium / kobber
Elektrisk komponent: Fransk Schneider
Transmissionssystem: YYC
Produktansøgning

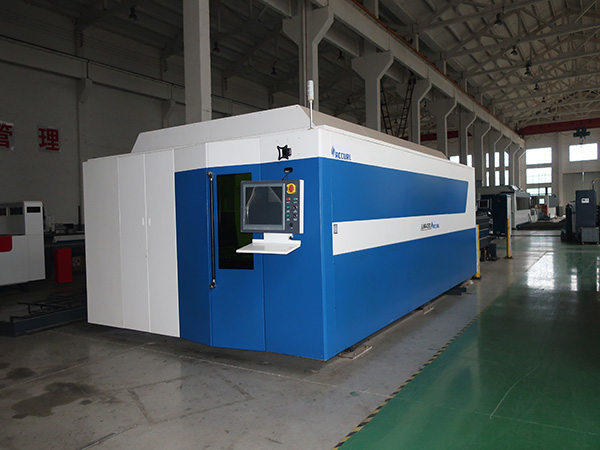

CL-G3015A CNC-fiber laserskæremaskine er et komplet sæt laserskæringsudstyr, som er integreret med fiberlasere, kølere, fiberskærehoveder, skæreværktøj, styresystem, vandsystem, luftudvindingsanlæg og så videre. Hele maskinen vedtager fast emne og bevægelig gantry struktur. Det er en toakse, treakse styret CNC laserskæremaskine. Blandt dem realiserer XY-akselkoblingen den plane skæreføde Z-aksens flydende sporingsemneoverflade. Fire CNC aksler af udstyret styres af rullende styreskinner, og skæreplade del X, Y, Z aksen drives af AC servo gearstativ, hvoraf X, Z aksen drives af AC servo gearstativ. Den primære seng, Y-aksel vedtager stålkonstruktionsbjælke, dynamisk ydeevne, blandt andet laserskærehoved, AC servomotor, kugleformet par, rulningsstyringspar, reducer, gear og rackpar vælger alle velkendte mærker. CNC systemet vedtager det indenlandske mærke laser særlige numeriske styresystem, konfigurere den professionelle cut control software og hjælpeprogrammeringssoftware. Kompakt struktur, tilstrækkelig stivhed, god pålidelighed og høj klippeffektivitet.
CNC-fiberlasermaskinen er egnet til skæring af rustfrit stål, kulstofstål, legeret stål, siliciumstål, galvaniseret stålplade, aluminiumslegering, titaniumlegering og andre metalmaterialer.
Hovedtræk
1. Flytende strålebjælke vedtager nyt strukturelt design såvel som ny fremstillingsproces, som holdt stabilitet under høj acceleration og lavede ekstrudering aluminiumlegeringen med stor længdebredde. Dette faldt 12% i vægt og øgede 20% i stivhed sammenligner støbebjælken.
2. CNC-system skrevet med human-computer interaktion interface, der vedtager kinesisk og engelsk kontrol software, gjorde operationen mere enkel og praktisk.
3. Skæreområdet med bred vision, da der er tre åbne sider, hvilket gør det lettere at laste og losse råmaterialer. Det kan anvendes i forskellige rum.
4. Partition struktur anvendt i elektrisk kontrol kabinet kan opfylde forskellige rumlige arrangement.
5. Skærekammeret vedtager flyttegitter for nøjagtigt at indse endeløs skæring og gemme både materiale og skæringstid.
6. Støvfjernelsestrukturen på bunddelen bliver mere effektiv, da den vedhæftede enhed er lavet meget tæt på skæreområdet. Dette gør også støvfjernelsesanordningen undgå laser for at sikre et langt arbejdsliv.
7. Dette specialdesignede laserskærehoved kan gøre høj effektivitetsskæring til materiale i en bestemt tykkelse gennem justering af brændvidde, fokusdiameter og bjælkeledningsskæreområde, stærk kraft, belastningsmateriale både for og bag, alt gør det godt at spare tid.
Tekniske parametre
Skæreområde (mm) | 1500X3000 | 1500X4000 | 1500X6000 | 2000X4000 | 2000X6000 | |
X-akseslag (mm) | 1525 | 1525 | 1525 | 2025 | 2025 | |
Y Aksestroge (mm) | 3050 | 4050 | 6050 | 4050 | 6050 | |
Z Akseslag (mm) | 300 | 300 | 300 | 300 | 300 | |
XY-aksis Positioneringsnøjagtighed (mm) | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | |
Reposition Nøjagtighed (mm) | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | |
Laser Power (w) | 500/750/1000/1500/2000/3000/4000/6000 | |||||
Vores Service
Forsalgsservice
* Forespørgsel og rådgivning støtte.
* Prøveprøveunderstøttelse.
* Se vores fabrik.
Eftersalgsservice
* Træning, hvordan du installerer maskinen, træner, hvordan du bruger maskinen.
* Ingeniører til rådighed for at servicere maskiner i udlandet.
