specifikationer
Skærehastighed: 80m / min
Understøttet grafisk format: DWG, DXF
Anvendelse: Laserskæring
Stand: Ny
Skære tykkelse: 0-25mm
CNC eller Ikke: Ja
Kølingstilstand: Vandkøling
Control Software: Cypcut
Oprindelsessted: Kina Anhui (fastlandet)
Brandnavn: ACCURL
Certificering: CE, ISO, SGS

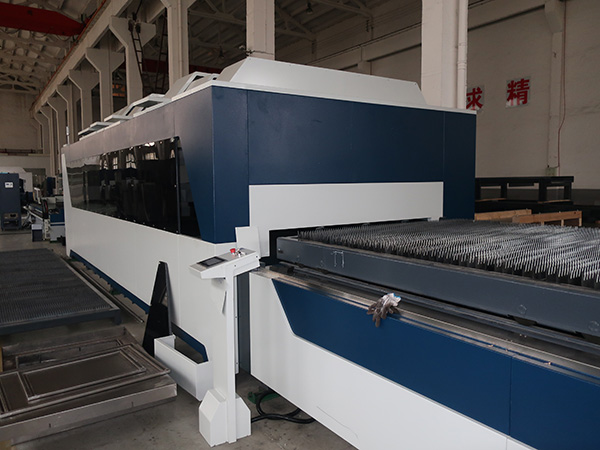

Produktnavn: Fiber Laser Tube & Plate cutter
Strømforsyning: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
skæreform: plade og rør
Arbejdsområde: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Type: Fiber Lasr Cutting
Max positionshastighed: 80m / min
Tube cuting diameter: 30mm-220mm
Tube skære længde: Mindre end 6m
X, Y akselposition akkucy: 0,05mm
X, Y-aksens repeterbarhedsnøjagtighed: 0,025 mm
Eftersalgsservice Forudsat: Ingeniører til rådighed for service i udlandet
Fordele ved Fiber Laser skære maskine:
1. Fremragende bane kvalitet: Mindre laser prik og høj arbejdseffektivitet, høj kvalitet.
2. Høj skærehastighed: Skærehastighed er 2-3 gange end samme kraft-CO2 laserskæremaskine.
3. Stabil kørsel: Vedtage verdensomspændende importfiberlasere, stabil ydeevne, nøgledele kan nå 100.000 timer;
4. Høj effektivitet til fotoelektrisk konvertering: Sammenlign med CO2 laserskæremaskine, fiber laserskæremaskine har tre gange fotoelektrisk konvertering effektivitet.
5. Lavpris: Spar energi og beskytt miljø. Fotoelektriske omregningskurs er op til 25-30%. Lavt elforbrug er det kun ca. 20% -30% af den traditionelle CO2-laserskæremaskine.
6. Lav vedligeholdelse: Fiberledningstransmission behøver ikke afspejle objektiv, spare vedligeholdelsesomkostninger;
7 Nemme operationer: Fiberledningstransmission, ingen justering af optisk vej.
Tekniske parametre
Effektivt arbejdsområde (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Max rørdiameter | 200mm (kan tilpasses med 600mm) | ||
Rørlængde | 6mm | ||
Z aksel slagtilfælde | 120 mm | ||
Max positionshastighed | 60 m / min | ||
X-, Y-aksens positionsnøjagtighed | 0,05 mm | ||
X, Y repeterbarhedsnøjagtighed | 0,025 mm | ||
Laser kilde | 500W / 700W / 750W / 800W / 1000w / 1200w / 2000W | ||
Kulstofstål | ≤10mm | ||
Rustfrit stål | ≤ 4 mm | ||
Aluminium | ≤ 4 mm | ||
Standard konfiguration
Fiber strømforsyning | Raycus / IPG | ||
Fiberskærehoved | Raytool | ||
Maskinkrop | Tayor | ||
Cross Beam | Tayor | ||
Arbejdsbord | Tayor | ||
Gearkasse | Spids | ||
X, Y Rack og tandhjul | Sverige Linden | ||
Ball skrue | Taiwan Hiwin | ||
jernbane | Taiwan Hiwin | ||
Pneumatisk system | Japan SMC | ||
kølesystem | Tayor | ||
Elektriske komponenter | Schneider | ||
Kontrolsystem | CypCut | ||
AC servomotor og driver | Yaskawa | ||
CAD / CAM-software | Smart Nest professionel | ||
Skæreparameter(700w laser effekt i tilfælde)
Laser effekt (W) | Materiale | Tykkelse (mm) | Hastighed (m / min) | Skæregas |
700W | Rustfrit stål | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Kulstofstål | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Total el omkostninger
Elementer | (KW) | Total effekt (kw / h) | Samlede omkostninger (usd / h) |
Laser | 2.9 | ≦ 20.9 | USD2.0 (Konti for 60% samlet belastning) |
maskine | 9.5 | ||
chiller | 4.5 | ||
Luftkompressor | 4 |
Gasomkostninger
Gas type | Pris (USD / cylinder) | (Min / cylinder) | Omkostninger (USD / H) | Bemærkning |
O2 | 2.5 | 60 | 2.5 | 1 mm carbon stål |
N2 | 4.2 | 15 | 16.5 | 1 mm carbon stål |
Flydende N2 | 55 | 120 | 4.5 | 1 mm rustfrit stål |
Luft | 1.1 (luftkompressor) | med mindre end 2 mm carbonstål, kvalitetsskæring |
Installationsbetingelser
Sælgerpersonalet overvåger installationen som følger:
1) installation og montering
2) Placering af maskine og arbejdsbord
3) Kørsel af kabler og slanger fra serviceindgangsstedet
4) Tilslutning af elkabler og gasslanger til maskinen
Træningsbetingelser
Efter idriftsættelsen vil sælgerteknikeren påbegynde træning.
Kunden skal levere tilstrækkelige materialer og hjælpematerialer til at sikre en tilfredsstillende udførelse af uddannelse.
Træningen vil bestå af følgende ting:
1) Oversigt over maskinen
2) Kontrolfunktioner og betjening
3) Vedligeholdelse og justering af maskinen
4) Overvågning af maskinen
Maskinoperatørens træning er samtidig med installation og idriftsættelse, derfor skal personale altid være til rådighed.
